Kilka miesięcy temu przypomnieliśmy najważniejsze cechy aktywnych i pasywnych monitorów scenicznych Yamaha pochodzących odpowiednio z linii DHR i CHR. Pora teraz przyjrzeć się bliżej pozostałym modelom wchodzących w skład tych serii.

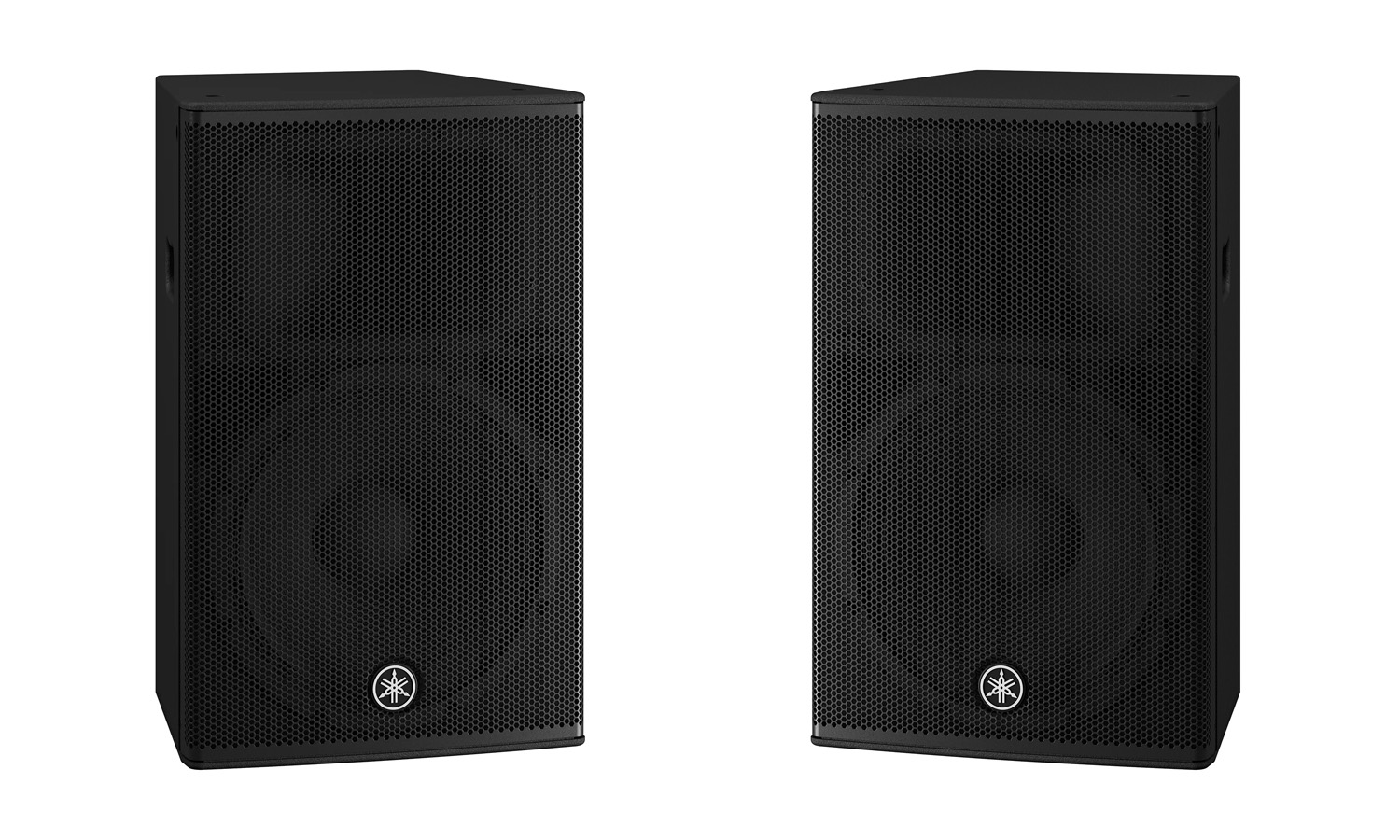

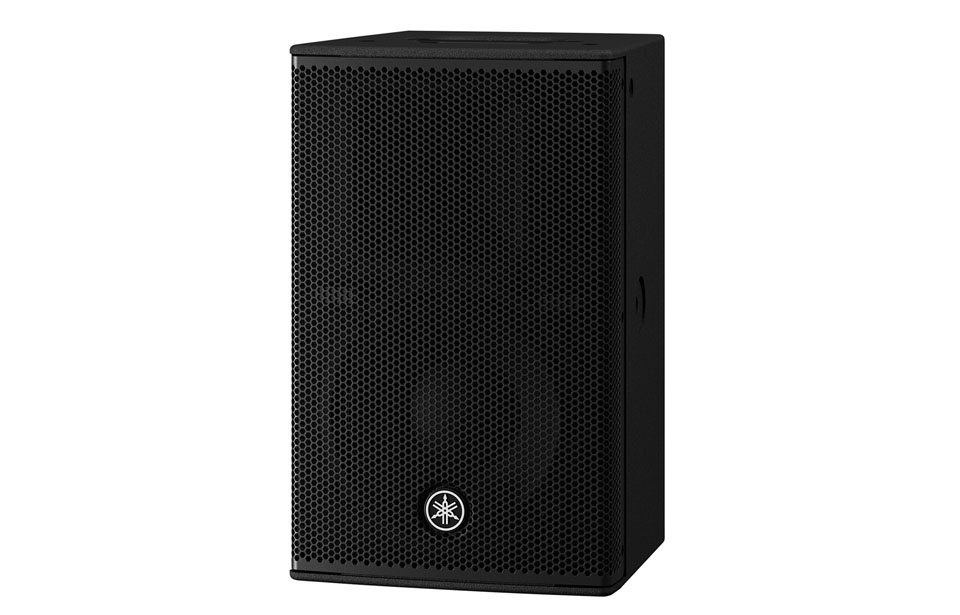

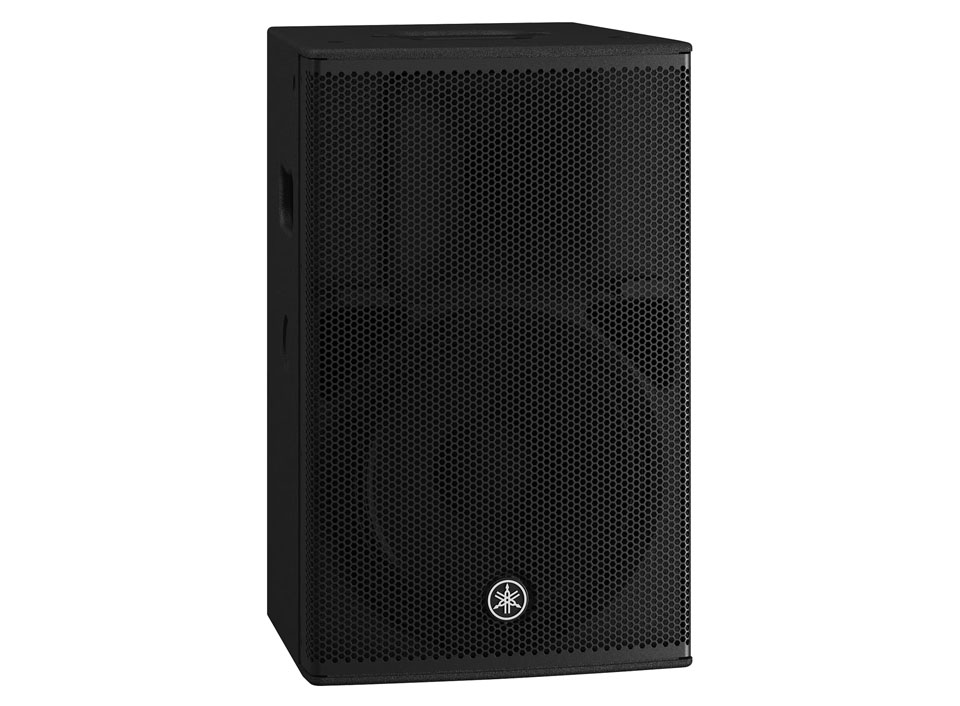

Poza wspomnianymi monitorami scenicznymi, w ramach serii DHR i CHR dostępne są po trzy dwudrożne zestawy głośnikowe nadające się do szerokiego zakresu zastosowań, różniące się średnicą woofera. Zgodnie z oznaczeniami, aktywne modele DHR10, DHR12 i DHR15 oraz ich pasywne odpowiedniki CHR10, CHR12 i CHR15 są wyposażone w głośniki niskotonowe o średnicy odpowiednio 10, 12 i 15 cali. Cała szóstka została ponadto wyposażona w tweeter 1.4” połączony z tubą, która w modelach z wooferem 10” i 12” jest obracana o 90 stopni. Pełnopasmowe zestawy DHR i CHR oferują kąt pokrycia 90° × 60°. Podstawowe parametry techniczne tych odsłuchów scenicznych przedstawiają się następująco:
• DHR10 – pasmo przenoszenia: 52 Hz – 20 kHz; zwrotnica: 1.9 kHz; maks. SPL: 128 dB
• DHR12 – pasmo przenoszenia: 48 Hz – 20 kHz; zwrotnica: 1.8 kHz; maks. SPL: 130 dB
• DHR15 – pasmo przenoszenia: 44 Hz – 20 kHz; zwrotnica: 1.8 kHz; maks. SPL: 131 dB
• CHR10 – pasmo przenoszenia: 55 Hz – 20 kHz; zwrotnica: 2.5 kHz; nominalna impedancja: 8 Ohm; maks. SPL: 122 dB (szczytowa)
• CHR12 – pasmo przenoszenia: 54 Hz – 20 kHz; zwrotnica: 2 kHz; nominalna impedancja: 8 Ohm; maks. SPL: 124 dB (szczytowa)
• CHR15 – pasmo przenoszenia: 49 Hz – 20 kHz; zwrotnica: 2 kHz; nominalna impedancja: 8 Ohm; maks. SPL: 125 dB (szczytowa)

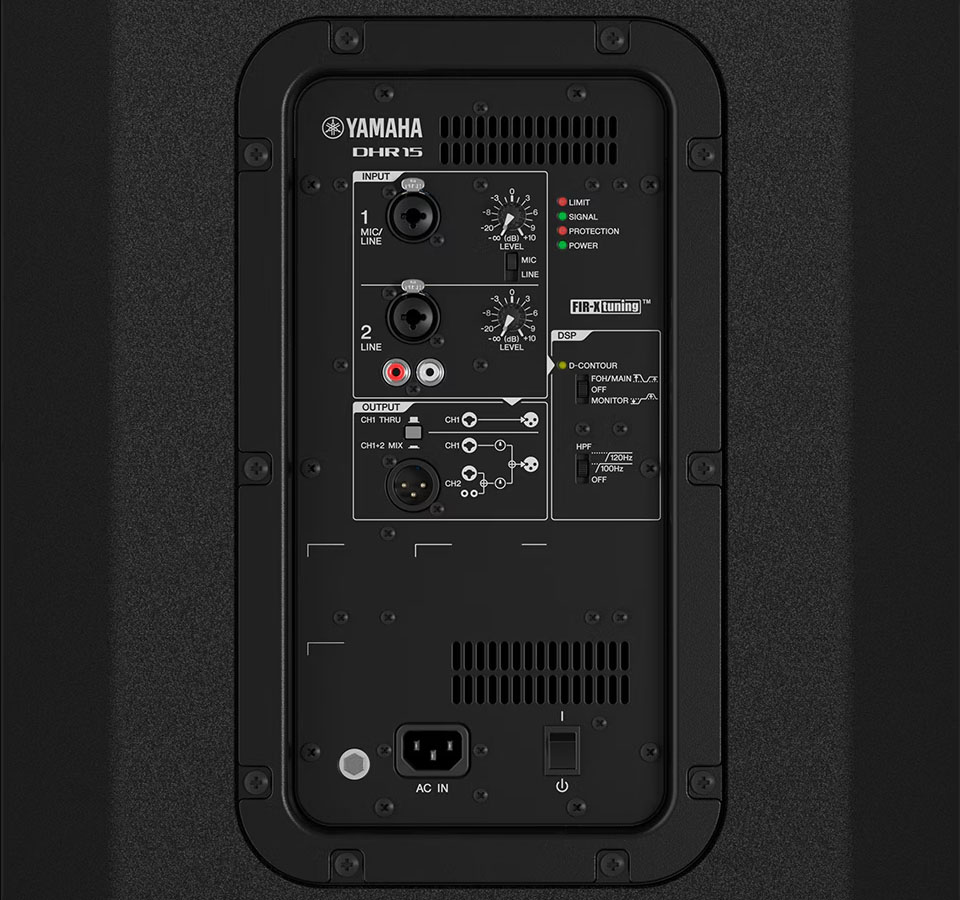

W aktywnych zestawach DHR zastosowano wzmacniacze pracujące w klasie D (bi-amp) oferujące moc ciągłą 465 W (LF: 400 W, HF: 65 W) oraz zwrotnice oparte na filtrach FIR (FIR-X Tuning). DHR10, DHR12 i DHR15 mają na pokładzie 2-kanałowy mikser oferujący niezależną regulacją głośności dla każego z torów wejściowych. W obu kanałach dostępne jest wejście typu typu combo [XLR/jack], przy czym w pierwszym można wybierać między trybami MIC i LINE. W drugim kanale umieszczono dodatkowo parę wejść typu cinch. Przez wyjście typu XLR możemy wysyłać albo jedynie sygnał pochodzący z kanału pierwszego (CH1 THRU) albo miks sygnałów wprowadzanych przez wszystkie wejścia (CH1+2 MIX). Aktywne modele wykorzystują wbudowany procesor DSP, dzięki czemu możemy skorzystać z filtra górnoprzepustowego (OFF/100/120 Hz) oraz układu D-CONTOUR (OFF, FOH/MAIN, MONITOR).

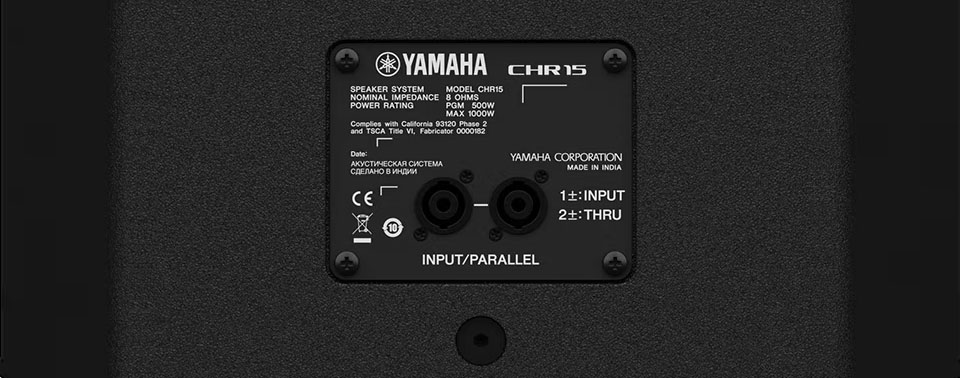

Pasywne zestawy CHR12 i CHR15 obsługują moc szczytową 1000 W, a w przypadku CHR10 jest to 700 W. Do ich zasilania najlepiej używać wzmacniaczy z serii PX. Cała trójka jest wyposażona w dwa połączone równolegle gniazda wejściowe typu Speakon.
Aktywne zestawy DHR i pasywne modele CHR zostały zamknięte w obudowach bass-reflex wykonanych ze sklejki, pokrytych trwałą, polimerową powłoką zapewniającą odporność. Cała szóstka oferuje uchwyty ułatwiające ich przenoszenie, ulokowane po bokach lub na górze. Wszystkie zestawy są przystosowane do osadzenia ich na statywie lub tyczce, na co pozwalają otwory ulokowane na spodzie obudowy – jeden w DHR10 i CHR10 oraz dwa (0° i -7°) w pozostałych modelach. Co więcej, przygotowano je także na potrzeby podwieszania. We wszystkich sześciu dostępne są otwory montażowe na śruby M10, a w modelach z 10- i 12-calowym wooferem dostępne są otwory pozwalające użyć opcjonalnego uchwytu w kształcie litery U.
Więcej informacji na stronie pl.yamaha.com.
