Podczas kończących się powoli XXIII Mistrzostw Świata w Piłce Nożnej, mecze były rozgrywane na szesnastu stadionach rozlokowanych w trzech krajach współorganizujących tę imprezę. Jednym z nich jest kultowy El Coloso, czyli stadion mieszczący się w stolicy Meksyku. W ramach modernizacji przeprowadzonej z myślą o mistrzostwach, amerykańska marka AVPro, we współpracy ze swoimi partnerami, dostarczyła wyjątkowe rozwiązanie dla mieszkańców i gości, zmieniając sposób dystrybucji obrazu na tym obiekcie. Co więcej, jeden z najbardziej legendarnych stadionów piłkarskich zyskał system AVPro MXNet, który stał się największą na świecie pojedynczą siecią 10G AV-over-IP, obsługując ponad 500 ekranów i ponad 20 ścian wideo z jednego, zintegrowanego systemu.

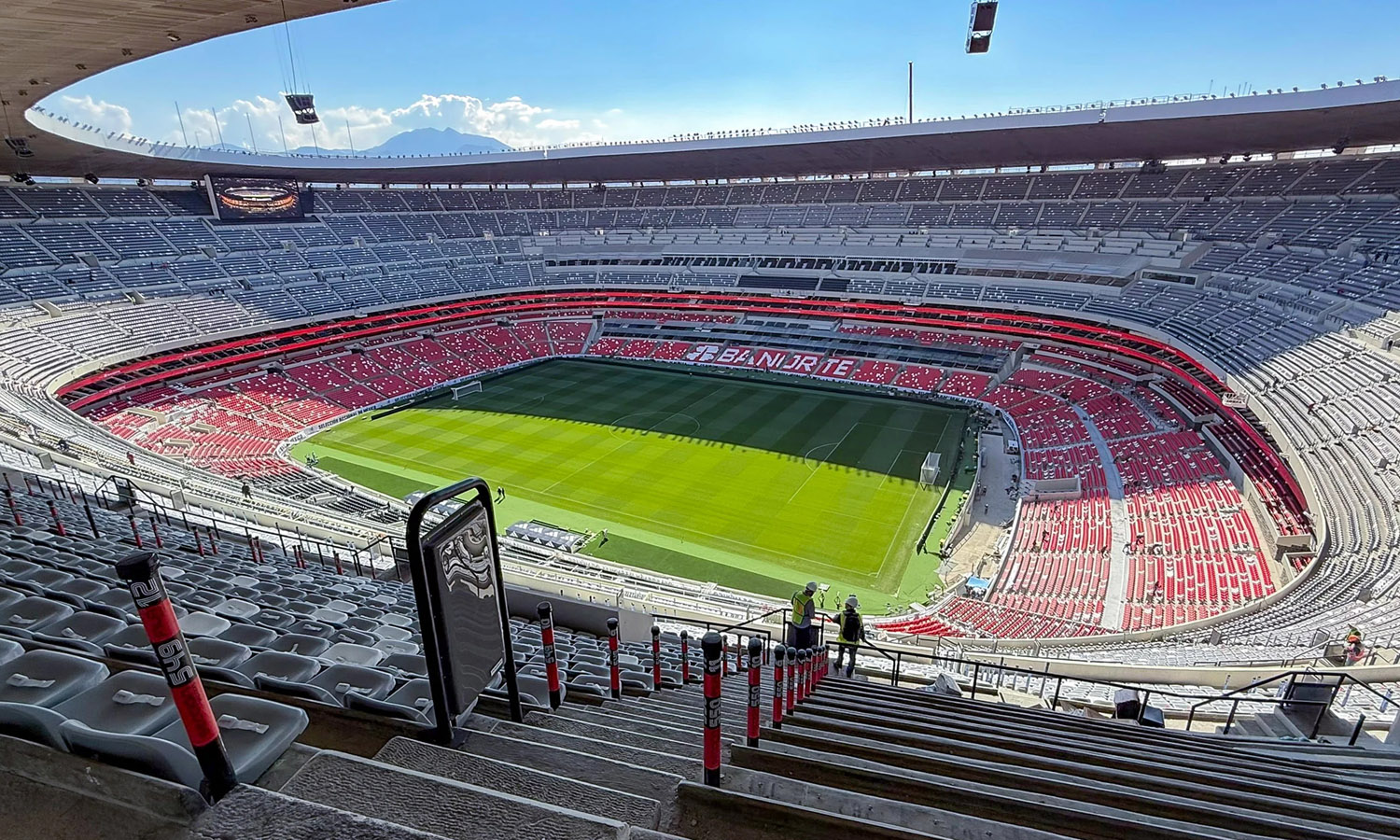

Estadio Banorte, znany przez ostatnie 60 lat jako Estadio Azteca, a w całym kraju określanym mianem „El Coloso de Santa Úrsula”, zespół firm AVPro, Pop Media, Duoson i Polaris Controls zaprojektował i wdrożył jednolitą sieć dystrybucji obrazu obejmującą cały obiekt, opartą w całości na platformie AVPro MXNet 10G AV-over-IP. Sieć zainstalowana na stadionie dostarcza transmisje na żywo, powtórki, informacje nawigacyjne oraz materiały sponsorskie na każdy ekran znajdujący się w zasięgu wzroku kibiców. Efektem jest niezwykle płynne doświadczenie dla fanów oraz imponujące osiągnięcie inżynieryjne, o którym branża AV będzie mówić jeszcze przez wiele lat.
Warto dodać, że Estadio Banorte nie jest zwykłym stadionem. Obiekt położony na wysokości 2200 metrów n.p.m. otwarty w 1966 roku, jest największym stadionem Ameryki Łacińskiej i jednym z najbardziej legendarnych obiektów piłkarskich na świecie. To jedyny stadion, który dwukrotnie gościł finał najważniejszego turnieju piłkarskiego globu, a także miejsce wielu najbardziej pamiętnych wydarzeń w historii futbolu. Podczas tegorocznych mistrzostw rozegrano na nim m.in. mecz otwarcia. Unowocześnienie takiego obiektu oznaczało zmierzenie się z ogromnym wyzwaniem: zapewnieniem nieskazitelnej jakości obrazu, idealnej synchronizacji oraz niezawodnej transmisji do każdego ekranu na promenadach stadionu, w lożach VIP, strefach eventowych i na wielkoformatowych ścianach LED – wszystko z jednego centralnego źródła, bez opóźnień, zacięć i bez żadnych kompromisów. Dla dziesiątek tysięcy kibiców obecnych na stadionie oraz milionów oglądających transmisję na całym świecie oznacza to, że każdy ekran musi wyświetlić obraz dokładnie w tym samym momencie.
Aby stało się to możliwe, firma AVPro dostarczyła nie zbiór niezależnych urządzeń, lecz kompletny ekosystem obejmujący cały tor sygnałowy. Sercem systemu są transceivery MXNet 10G SDVoE, pełniące funkcję kompaktowych enkoderów i dekoderów montowanych za każdym ekranem. Współpracują one z przełącznikami MXNet 100G Core Switch, przełącznikami MXNet Access Switch oraz podwójnym systemem zarządzania CBOX-HA, zapewniającym wysoką dostępność całej infrastruktury. Całość umożliwia dystrybucję obrazu do ponad 500 telewizorów oraz ponad 20 wielkoformatowych ścian wideo rozmieszczonych na terenie stadionu. Ponieważ wszystkie urządzenia końcowe komunikują się w ramach tej samej sieci, dowolne źródło sygnału może zostać natychmiast przesłane na dowolny ekran w dowolnym miejscu obiektu.
Kevin Wang z AVPro Global Holdings tak mówi o tym projekcie:
Po raz pierwszy zaangażowałem się w projekt Estadio Banorte jeszcze przed targami ISE 2025. W międzyczasie projekt systemu przeszedł kilka znaczących zmian wraz z ewolucją wymagań klienta. Ze względu na wymagania dotyczące cyberbezpieczeństwa i poufności nie mogę ujawnić wielu szczegółów technicznych. Najważniejsze jest jednak to, że przed wdrożeniem odtworzyliśmy cały system w naszym laboratorium. Wraz z zespołem badawczo-rozwojowym przez siedem dni budowaliśmy kompletną instalację i przeprowadzaliśmy pierwsze testy. Następnie cały zespół AVPro poświęcił kolejne 14 dni na testy integracyjne. Dzięki temu mogliśmy zweryfikować projekt, sprawdzić zachowanie sieci i całego systemu oraz wykryć potencjalne problemy jeszcze przed dostarczeniem urządzeń na stadion. Trudno oszacować oszczędności czasu i kosztów wynikające z takiego przygotowania, jednak właśnie ono było jednym z głównych powodów tak sprawnego przebiegu wdrożenia. Projekt pokazał również, jak ogromną wartość daje połączenie szczegółowego przygotowania inżynieryjnego z pracą całego zespołu AVPro.
Największą zaletą systemu zamontowanego na stadionie w Meksyku jest sposób dystrybucji sygnału. Zamiast prowadzić osobny przewód do każdego wyświetlacza, platforma AVPro przesyła wiele niezależnych strumieni wideo przez jedną wspólną sieć 10 Gigabit Ethernet. Każdy dekoder pobiera wyłącznie te sygnały, których aktualnie potrzebuje – od pojedynczej transmisji meczu na telewizorze w strefie komunikacyjnej po wiele źródeł jednocześnie wyświetlanych na ścianie wideo. Każdy ekran otrzymuje bezstratny obraz 4K, a opóźnienie end-to-end jest tak niewielkie, że odbiorcy postrzegają transmisję jako natychmiastową. Gol zdobyty na boisku pojawia się jednocześnie na wszystkich ekranach stadionu. Dla operatorów zmiana treści wyświetlanej na dowolnym ekranie sprowadza się do jednego kliknięcia – nawet jeśli jednocześnie dotyczy setek urządzeń końcowych.
Kluczowym elementem projektu była infrastruktura sieciowa. AVPro nie dostarczyło jedynie urządzeń do transmisji obrazu, lecz zaprojektowało i wdrożyło całą infrastrukturę sieciową. Powstał odporny na awarie szkielet sieci oparty na switchach MXNet 100G Core tworzących redundantne podwójne VSF (Virtual Switching Framework), połączony magistralą 400G między głównymi punktami dystrybucyjnymi stadionu. System obejmuje 23 niezależne strefy dystrybucyjne, docierające do każdego zakątka obiektu, oraz redundantne łącza uplink 100G. Projektując przełączniki, sieć, enkodery i dekodery jako jeden spójny system jednego producenta, AVPro wyeliminowało problemy związane z kompatybilnością urządzeń różnych dostawców oraz znacznie uprościło proces uruchomienia i serwisowania. Infrastruktura została od podstaw zaprojektowana z myślą o transmisji AV w czasie rzeczywistym i bezproblemowo pracowała nawet przy pełnym obciążeniu. Octavio Villa, zastępca dyrektora generalnego ds. technologii w firmie Pop Media uczestniczącej w tym projekcie, powiedział:
Jednym z największych wyzwań projektu było wykonanie całej instalacji w niezwykle krótkim czasie, ponieważ stadion przechodził gruntowną modernizację. Kluczowe znaczenie miała koordynacja prac budowlanych, infrastruktury światłowodowej oraz montażu i uruchomienia urządzeń. Ostatecznie udało nam się zakończyć projekt zgodnie z harmonogramem.
Tym co czyni ten projekt wyjątkowym jest jego skala, dzięki czemu jest to największa na świecie pojedyncza instalacja 10G SDVoE AV-over-IP, co zostało potwierdzone przez firmę Semtech, twórcę technologii SDVoE. Już pierwszy etap obejmuje 16 kanałów kodowania obrazu 4K60, 580 punktów końcowych dekoderów oraz jedną, spójną sieć obejmującą cały stadion. Choć wcześniej realizowano projekty wykorzystujące podobną liczbę urządzeń SDVoE, były one budowane jako kilka niezależnych sieci. Estadio Banorte działa natomiast jako jeden wspólny system. Instalacja pomyślnie przeszła testy pełnego obciążenia w fabryce, testy przełączania na dużą skalę, testy współpracy z systemami IPTV oraz Samsung VXT Digital Signage, testy wysokiej dostępności (High Availability). Architektura została zaprojektowana z myślą o dalszej rozbudowie i może obsłużyć ponad 2000 urządzeń SDVoE. Drugi etap projektu zwiększy liczbę punktów końcowych do około 1500.
Dla rynku profesjonalnych systemów AV jest to projekt przełomowy. Wdrożenie tej skali, zapewniające taką niezawodność i obejmujące kompletny ekosystem wraz z w pełni zaprojektowaną infrastrukturą sieciową, nie zostało dotychczas zrealizowane przez konkurencyjnych producentów czy innych dostawców systemów dystrybucji obrazu – przynajmniej nie w ramach jednej, wspólnej sieci. Estadio Banorte pokazuje, że technologia 10G AV-over-IP doskonale sprawdza się nawet w największych i najbardziej wymagających obiektach na świecie, a jedna platforma może obsłużyć cały tor sygnałowy – od kamery aż po ostatni ekran. Co równie istotne, projekt ten nie wyznacza granic możliwości AVPro. Stanowi on wizytówkę możliwości firmy oraz zapowiedź jeszcze większych realizacji w przyszłości.
Więcej informacji na stronie www.avproglobal.com.
Dystrybutorem produktów marki AVPro jest Aplauz.
