Box Electronics V 912 Crescendo – test powermiksera

Moda na urządzenia typu „wszystko w jednym” chyba nie przeminie, ponieważ każdy człowiek dąży do prostoty w działaniach, myśleniu – no i przede wszystkim – w obsłudze urządzeń z którymi musi pracować na co dzień. Zatem propozycja firmy Box Electronics w postaci powermiksera V 912 Crescendo, wydaje się być jak najbardziej uzasadniona wymogami rynku. Poniższy test z pewnością dowiedzie słuszności tegoż twierdzenia, wystarczy tylko przejrzeć możliwości testowanego urządzenia.

WYGLĄD V 912 I PRACA Z URZĄDZENIEM

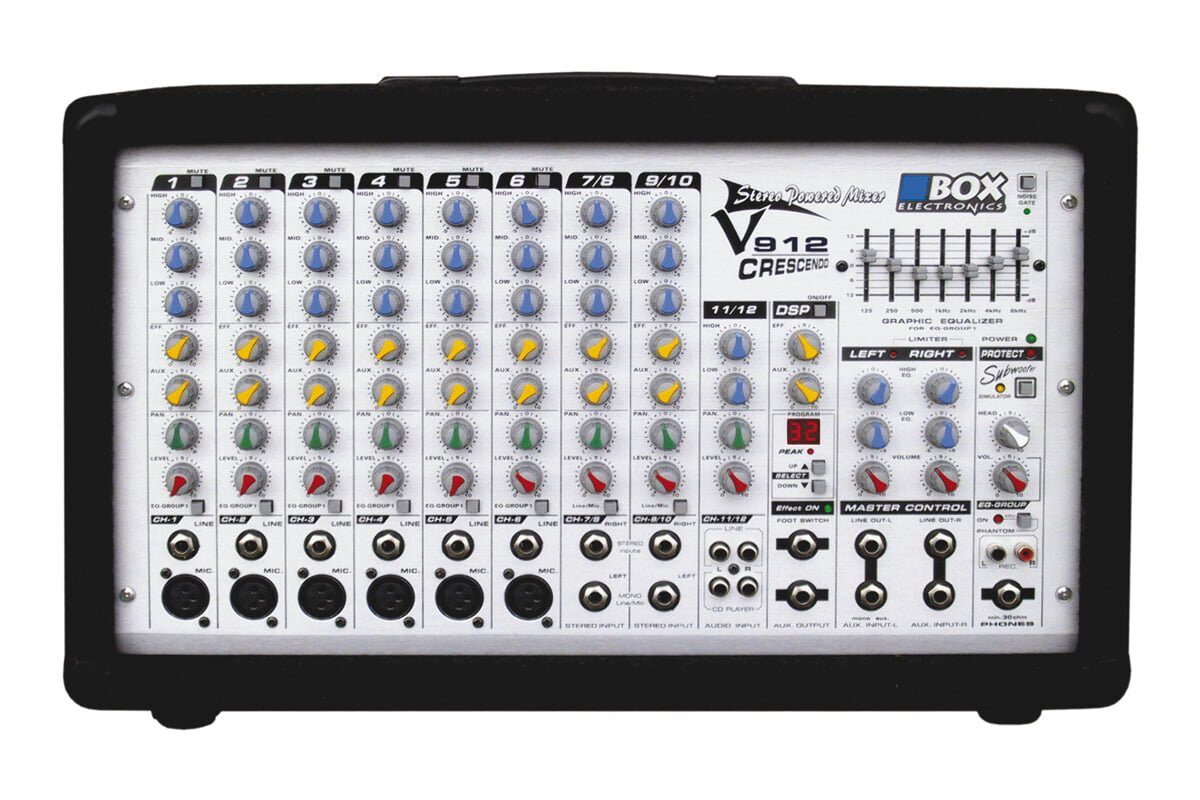

V 912 Crescendo umieszczono w obudowie o wymiarach 325 × 530 × 255 mm wykonanej z płyty wiórowej. Obudowa jest oklejona czarnym materiałem potocznie nazywanym „kocykiem”, a narożniki są zabezpieczone czarnymi metalowymi nakładkami. W górnej ściance obudowy umieszczono uchwyt służący do przenoszenia ważącego 21 kg urządzenia. W dolnej ściance obudowy znajdują się cztery nóżki. Większość gniazd, potencjometrów i przełączników służących do sterowania pracą urządzenia umieszczono na panelu przednim.

Dla wygody wykorzystamy opis panelu przedniego jako „przewodnika” pozwalający krok po kroku opisać całe urządzenie. Zacznijmy zatem od konsolety. Pierwszych sześć monofonicznych kanałów konsolety w V 912 są identyczne więc ograniczymy się do opisania jednego z nich. Do wprowadzania sygnału o poziomie mikrofonowym kanału konsolety służy symetryczne gniazdo wejściowe MIC typu XLR. Tuż nad nim umieszczono symetryczne gniazdo wejściowe typu jack 1/4”, oznaczone jako LINE, służące do wprowadzania do konsolety symetrycznego sygnału o poziomie liniowym. Testowane urządzenie oferuje nam rzadko spotykaną, lecz bardzo przydatną w praktyce możliwość: sygnał z kanału konsolety możemy przepuścić przez wbudowany siedmiopasmowy korektor barwy, przy czym sami możemy wybrać kanały z których to sygnały będą obrabiane korektorem i te, z których sygnały ten korektor ominą. W tym celu każdy z pierwszych sześciu kanałów konsolety wyposażono w przełącznik oznaczony jako EQ GROUP 1, znajdujący się nad gniazdem wejściowym LlNE. Poziom sygnału w kanale konsolety możemy regulować za pomocą potencjometru obrotowego oznaczonego jako LEVEL. Regulacja czułości wejściowej na kanałach jest automatycznie sprzężona z ustawieniem potencjometru LEVEL. Do regulacji położenia w panoramie stereo służy z kolei potencjometr PAN.

Sygnał z kanału może zostać wysłany zarówno do dowolnego urządzenia zewnętrznego takiego jak dodatkowy procesor efektów czy linia monitorowa, jak i do wbudowanego procesora efektów. W tym celu kanał konsolety wyposażono w dwa potencjometry obrotowe oznaczone jako EFF i AUX. Pierwsze z pokręteł służy do regulacji poziomu sygnału wysyłanego do urządzeń zewnętrznych, natomiast gałka EFF – do regulacji poziomu sygnału wysyłanego do wbudowanego procesora efektów. Poziom sumy sygnałów wychodzących z wybranych kanałów i wysyłanych do wbudowanego procesora efektów regulujemy za pomocą potencjometru EFF umieszczonego w sekcji DSP. Sygnał może być obrabiany za pomocą trzypasmowego korektora barwy umieszczonego w każdym z kanałów. Zawartość tonów niskich (ok. 60 Hz) w sygnale możemy regulować za pomocą potencjometru oznaczonego jako LOW w zakresie od –12 do +12 dB, zawartość tonów średnich (ok. 2.5 kHz) regulujemy przy pomocy MID w zakresie ±10 dB, natomiast tony wysokie (ok. 12 kHz) możemy regulować pokrętłem HIGH w zakresie od –14 do +14 dB. W każdym z sześciu monofonicznych kanałów V 912 sygnał może zostać natychmiastowo wyciszony przyciskiem MUTE umieszczonym w górnej części panelu przedniego.

Kolejne dwa kanały oznaczone jako 7/8 i 9/10 są stereofoniczne. Każdy z nich wyposażono w dwa gniazda wejściowe – MONO/L, STEREO/R. Wejście „prawe” (STEREO INPUT/RIGHT) umożliwia wprowadzenie sygnału stereofonicznego za pomocą stereofonicznej wtyczki jack 1/4” co w praktyce jest bardzo przydatnym rozwiązaniem. Tradycyjnie pozwala również na wprowadzanie sygnału prawego kanału przy użyciu wtyku mono. Drugie gniazdo wejściowe – LEFT MONO LINE/MIC jest również gniazdem typu jack 1/4” i umożliwia wprowadzenie do kanału konsolety sygnału lewego kanału panoramy stereofonicznej. Oprócz tego wejście to umożliwia pracę kanałów 7/8 i 9/10 jako kolejnych dwóch torów monofonicznych. W tym trybie (sygnał wchodzi jedynie tym gniazdem, a wejście RIGHT jest puste) sygnał wprowadzany do kanałów może być zarówno o poziomie liniowym jak i o mikrofonowym. Wyboru odpowiedniej czułości wejścia możemy dokonać za pomocą przycisku LINE/MIC znajdującego się w tym samym miejscu gdzie w poprzednich sześciu kanałach znajduje się przełącznik EQ GROUP 1. Pozostała część toru audio na kanałach stereofonicznych jest taka sama jak na monofonicznych. Jedyną różnicą są zakresy pracy 3-pasmowego korektora: LOW (ok. 40 Hz) ±14 dB, MID (ok. 2.5 kHz) ±10 dB i HIGH (ok. 14 kHz) ±14 dB.

V 912 Crescendo został dodatkowo wyposażony w stereofoniczny kanał oznaczony jako 11/12, umożliwiający bezpośrednie podłączenia np. odtwarzacza CD. Do wprowadzania sygnału o poziomie liniowym np. z instrumentów klawiszowych służą dwa gniazda wejściowe typu cinch oznaczone LINE (L, R). Tego samego typu wejścia – oznaczone CD PLAYER (L, R) przeznaczone są do podłączenia odtwarzacza CD. Kanał ten jest wyposażony skromniej niż poprzednie – do dyspozycji mamy tylko dwupasmowy korektor (LOW, ok. 40 Hz, ±14 dB; HIGH, ok. 14 kHz, ±14 dB) oraz regulację poziomu sygnału (LEVEL) i położenia w panoramie stereo (PAN).

Poziom sumy sygnałów obrabianych siedmiopasmowym korektorem barwy regulujemy osobnym potencjometrem VOL. EQ GROUP. Siedmiopasmowy graficzny korektor barwy współpracujący z kanałami monofonicznymi pozwala regulować w zakresie ±12 dB fragmenty pasma odpowiadające częstotliwościom: 125 Hz, 250 Hz, 500 Hz, 1 kHz, 2 kHz, 4 kHz oraz 8 kHz.

Jak już wspomniałem wyżej, testowane urządzenie wyposażono w procesor efektów umożliwiający korzystanie z jednego z 32 programów ustawionych fabrycznie. Dostępne algorytmy to: REVERB HALL (4 typy różniące się czasami wybrzmienia), REVERB ROOM (2), REVERB PlATE (2), AMBIENT, DELAY+REVERB, DELAY (6 typów różniących się czasem opóźnienia), VOICE DUBLER (2), CHORUS SLOW, CHORUS MEDIUM, CHORUS FAST, CHORUS+REVERB (2), CHORUS+DELAY (2), FLANGER SLOW, FLANGER MEDIUM, FLANGER FAST, GATED REVERB (2) i REVERSE REVERB (2). Procesor efektów możemy aktywować za pomocą przełącznika DSP ON/OFF, bądź za pośrednictwem dodatkowego sterownika nożnego, który możemy połączyć do dedykowanego gniazda typu jack 1/4”. Wyboru programów dokonujemy przy użyciu przycisków SELECT (UP DOWN). Dwucyfrowy wyświetlacz LCD informuje nas o numerze obecnie używanego programu. Zbyt wysoki poziom sygnału sterującego pracą procesora sygnalizuje czerwona dioda PEAK umieszczona w sektorze DSP. Poziom sumy sygnałów wychodzących z wybranych kanałów i wysyłanych do urządzenia zewnętrznego regulujemy pokrętłem AUX umieszczonym w sekcji DSP. Sygnał do urządzenia zewnętrznego jest wysyłany poprzez gniazdo wyjściowe typu jack 1/4” oznaczone jako AUX OUTPUT.

Testowany powermikser został ponadto wyposażony w symulator basowych zestawów głośnikowych – SUBWOOFER SIMULATOR, który aktywujemy dedykowanym przyciskiem. O stanie pracy symulatora informuje żółta dioda znajdująca się tuż obok przełącznika. Oprócz tego V-912 Crescendo zaopatrzono w automatyczną bramkę szumów, którą uaktywnia się jedynie wtedy, gdy występuje brak sygnału na gniazdach wejściowych. Uruchomienie bramki umożliwia użytkownikowi przełącznik NOISE GATE umieszczony w prawym górnym rogu panelu przedniego. Do testowanego powermiksera możemy także podłączyć słuchawki – w tym celu na przednim panelu umieszczono gniazdo typu jack 1/4”. Poziom sygnału wyjściowego możemy regulować za pomocą potencjometru obrotowego HEAD. Do regulacji poziomu sygnału wyjściowego – osobno w lewym i prawym kanale – służą pokrętła VOLUME umieszczone w sekcji MASTER CONTROL. Dodatkowo, dla obu kanałów mamy do dyspozycji dwupasmowy korektor barwy – LOW (ok. 45 Hz, ±10 dB), HIGH (ok. 15 kHz, ±10 dB). Tradycyjnie już, główki potencjometrów powiązanych z poszczególnymi sekcjami miksera, charakteryzują się różnymi kolorami, co często ułatwia orientację.

V 912 Crescendo został wyposażony w cały szereg zabezpieczeń chroniących stopnie mocy przed przeciążeniem, przegrzaniem, zwarciem oraz w układ zabezpieczający głośniki przed napięciem stałym. Wzmacniacz wyposażono również w układ cichego załączania zestawów głośnikowych oraz w układ wolnego startu zasilacza, chroniący instalację sieciową przed przeciążeniem w momencie włączania wzmacniacza. O zadziałaniu któregokolwiek z zabezpieczeń informuje nas czerwona dioda PROTECT, a limiterów – czerwone diody LEFT LIMITER i RIGHT LIMITER. Takie rozwiązanie jest bardzo praktyczne, ponieważ ukazuje na którym z kanałów panoramy stereofonicznej jest zbyt wysoki poziom sygnału. Testowane urządzenie umożliwia także dostarczenie zasilania Phantom 48V na wejścia mikrofonowe, a tym samym współpracę V 912 z mikrofonami pojemnościowymi. Zasilanie Phantom załączane jest globalnie dla wszystkich kanałów.

Powermikser V 912 Crescendo umożliwia również wysyłkę sumy sygnałów o poziomie liniowym do urządzeń zewnętrznych. W tym celu wyposażono go w dwa gniazda wyjściowe typu jack 1/4” – LINE OUT (L, R). Tuż obok nich umiejscowiono dwa gniazda wejściowe typu jack 1/4” oznaczone jako AUX INPUT (L, R), służące do wprowadzenia do konsolety sygnałów uprzednio wysłanych do obróbki w urządzeniach zewnętrznych. Oprócz tego mikser został wyposażony w dwa gniazda wyjściowe typu cinch – REC (L, R), które służy do podłączenia zewnętrznego stereofonicznego rejestratora dźwięku.

V-912 Crescendo wyposażono w cztery gniazda wyjściowe służące do podłączenia zestawów głośnikowych – dwa typu jack 1/4” (przeznaczone do podłączenia zestawów ośmioomowych) oraz dwa typu Speakon (podłączenia zestawów 4/8 Ohm). W górnej części panelu tylnego znajdują się otwory wentylacyjne, a po prawej stronie umieszczono wentylator zabezpieczony metalową siatką. Ponadto na panelu tylnym znajdziemy… dokładny opis programów wbudowanego procesora efektów.

WRAŻENIA

Dość sporo możliwości jak na jedno urządzenie, a w związku z tym dość sporo możliwości jego zastosowania. Ciekawa jest m.in. opcja wyboru kanałów poddawanych obróbce w siedmiopasmowym korektorze oraz wbudowana bramka szumów. Sporo możliwości i sporo zalet związanych z jakością zastosowanych opcji. V-912 Crescendo cechuje się dobrze przemyślanym pod względem wygody pracy przednim panelem. Dobre są również jakość brzmienia i dynamika. Także zastosowane w powermikserze zabezpieczenia są skuteczne. Trudno o lepsze wrażenia.

PODSUMOWANIE

Ogólnie rzecz biorąc – urządzenie można uznać za ulepszoną i mocniejszą wersję istniejącego już od dawna na rynku powermiksera o symbolu V-515. Zarówno jak jego poprzednik, V-912 jest dobrze przemyślanym, rzetelnie wykonanym i dobrze sprawującym się wielofunkcyjnym urządzeniem. Uniwersalność zastosowania testowanego urządzenia wynika z jego opisu możliwości technicznych. Cena, której nie można uznać za wygórowaną czyni go dostępnym dla szerokiego grona użytkowników. Równolegle na rynku dostępny jest także powermikser V-612 Crescendo, który od V-912 różni się jedynie mocą wzmacniacza.

Tekst: Jan Marek

DANE TECHNICZNE
Moc wyjściowa RMS: 2 × 450 W/4 Ohm, 2 × 300 W/8 Ohm
Liczba kanałów: 6 mono, 3 stereo
Korekcja w kanałach: 3-pasmowa (1-6, 7/8, 9/10), 2-pasmowa (11/12)
Wbudowany korektor graficzny: 7-pasmowy
Procesor efektów: 32 programy
Zasilanie Phantom: 48 V, globalnie (kanały 1-6)
Pasmo przenoszenia końcówki mocy: 20 Hz – 20 kHz
Zniekształcenia harmoniczne (THD): <0.1 %
Złącza: MIC [XLR] × 6, LINE IN × 6, STEREO IN (L/MONO/MIC, R), AUDIO/LINE (L, R), AUDIO/CD (L, R), AUX IN (L, R), FOOT SW, LINE OUT (L, R), REC (L, R), AUX OUT, PHONES, SPEAKERS × 4 [2 × Speakon, 2 × jack 1/4”]
Zabezpieczenia: termiczne, przeciążeniowe, przeciwzwarciowe, automatyczne limitery, bramka szumów, układ cichego załączania głośników, układ „miękkiego” startu zasilacza
Wymiary: 325 × 530 × 255 mm
Ciężar: 21 kg

Cena: 2930 PLN

Do testu dostarczył:
Box Electronics
ul. Cieszyńskiego 4
81-881 Sopot
tel./fax (058) 5506646
Internet: www.box.com.pl

Test ukazał się w numerze 10/2006 miesięcznika Muzyk.
